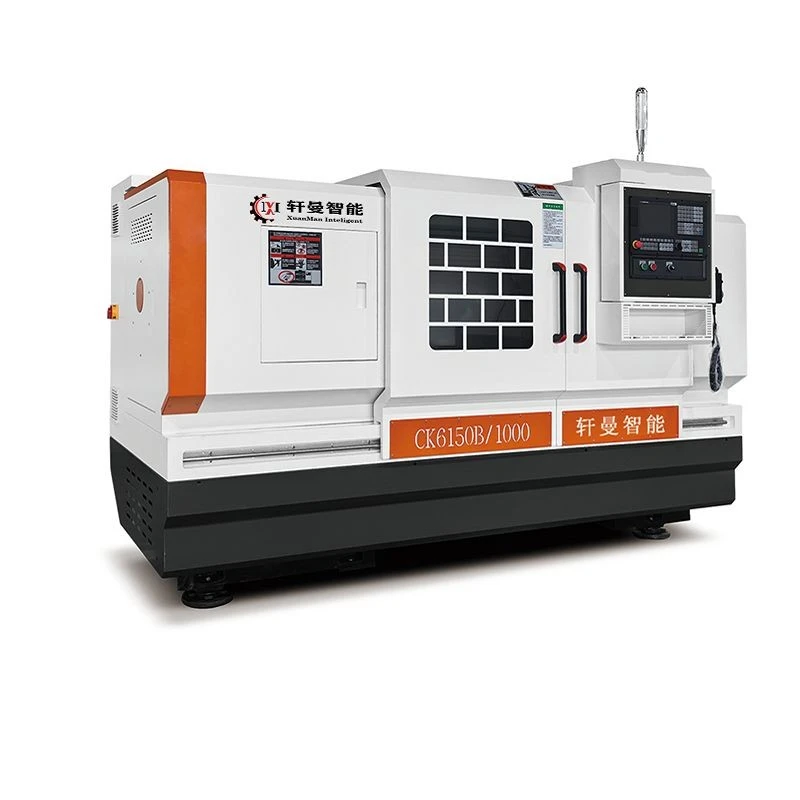

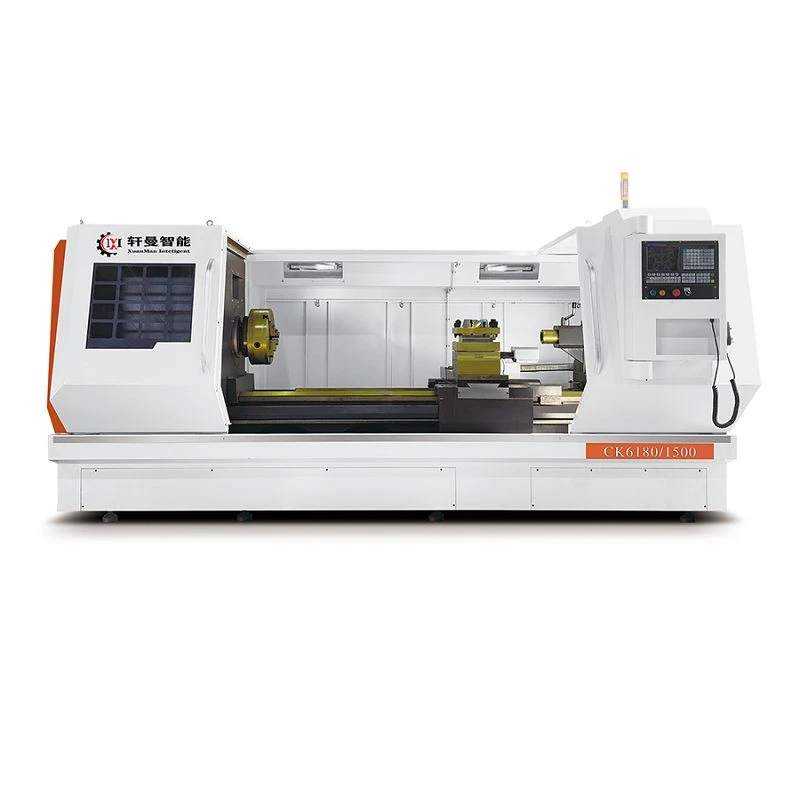

◆ Iekārtas funkcijas

Optimizēts strukturālais dizains

Mašīnai ir liels{0}}pārnesums, kas paredzēts, lai novērstu apgāšanās momentus. Tas nodrošina īpaši stabilu darbību, pagarina vadošo sliežu kalpošanas laiku un saglabā izcilu precizitāti ilgstošas lietošanas laikā.

Daudzpusīgas instrumentu iespējas

Lai izpildītu dažādas apstrādes prasības, ir pieejamas vairākas instrumentu statņu konfigurācijas, tostarp vertikālais 4 staciju tornītis, grupas instrumentu tornītis un 6 staciju horizontālais tornītis.

Augsta stingrība un izcila aizsardzība

Ierīcei ir integrēta gultas{0}}kāju struktūra un pilnībā noslēgts aizsargkorpuss, un tā nodrošina augstu vispārējo stingrību un apstrādes precizitāti. Tā uzlabotā ūdensnecaurlaidīgā un putekļu necaurlaidīgā konstrukcija ievērojami pārspēj līdzīgus modeļus šajā nozarē.

Elastīga ātruma regulēšana

Vārpstas sistēma izmanto 3 pakāpju pārnesumu pārslēgšanas mehānismu, kas atbalsta bezpakāpju ātruma regulēšanu katrā pārnesumu diapazonā. Specializētām vajadzībām ir pieejama arī neatkarīga vārpstas opcija, lai nodrošinātu optimālus griešanas apstākļus.

Plašs pielietojumu klāsts

Ideāli piemērots mazu un vidēju disku, kā arī dažādu vārpstu sastāvdaļu virpošanai, urbšanai un vairāku{0}}procesu apstrādei{1}}. Šī virpa nodrošina stabilu un efektīvu apstrādi neatkarīgi no tā, vai tas ir paredzēts vispārējās apstrādes darbnīcām vai liela apjoma-ražošanas līnijām.

◆ Standarta konfigurācija

Nē.	Saturs	Nē.	Saturs
1	CNC sistēma	5	Darba lampa un trīs{0}}krāsu brīdinājuma gaisma
2	X/Z-ass Lieljaudas-Cietās vadotnes	6	Standarta piederumi
3	Automātiskā centralizētā eļļošanas sistēma	7	Pilnībā slēgts aizsargapvalks
4	Griešanas šķidruma sistēma (ar sūkni un tvertni)	-	-

◆ Izvēles konfigurācija

Nē.	Saturs
1	Hidrauliskais cilindrs
2	Hidrauliskā patrona

◆ Modeļa specifikācijas

Prece (vienība)

CK6136H

CK6136B

CK6140H

CK6145H

CK6140B

CK6145B

C-40

CK40T

CK50H

CK66H

CK6150B

Darba diapazons

Maks. šūpoles diametrs virs gultas (mm)

Ø420

Ø450

Ø420

Ø450

Ø420

Ø500

Ø660

Ø500

Maks. šūpoles diametrs pāri šķērsslīdnim (mm)

Ø210

Ø230

Ø210

Ø290

Ø450

Ø290

Maks. pagriešanas garums uz patronas (mm)

600

650

600/850

400/850

350/850/1350/1850/2850

Nominālais garums (mm)

750

750/900

500/1000

500/1000/1500/2000/3000

Maks. stieņa diametrs caur vārpstu (mm)

Ø56

Ø64

Ø68

Ø84

Ø80

X-ass (šķērss) maks. ceļojums (mm)

295

400

295

Z-ass (garenvirziena) maks. ceļojums (mm)

750

750/900

500/1000

500/1000/1500/2000/3000

Gulta

Struktūra

Atsevišķas/integrētas gultas kājas

Integrētas gultas kājas

Integrēta liešana

Integrētas gultas kājas

Integrēta liešana

Integrētas gultas kājas

Dubultā trīsstūrveida vadotne / Integrētas gultas kājas

Integrētas gultas kājas

Atsevišķas/integrētas gultas kājas (mazākas vai vienādas ar 1 m)

Vadības platums (mm)

335

360

335

360

350

340

400

Attālums starp vārpstu un astes balsta centru (mm)

750

850

A/1000

A/1000/1500/2000/3000

Vārpsta

Vārpstas deguna tips

A2-6

A2-8

A2-8 (pēc izvēles D8)

Vārpstas iekšējais konuss (MT Nr.)

MT6

Metrika 90 (1:20)

Vārpstas urbuma diametrs (mm)

Ø58

Ø66

Ø70 (pēc izvēles Ø58)

Ø86

Ø82 (pēc izvēles Ø77)

Vārpstas ātrums (3 pakāpju) (apgr./min)

200–3000

3 pakāpju pārnesums, bezpakāpju pārnesums

200–3000

3 pakāpju pārnesums, bezpakāpju pārnesums

20–2500

20–2000

3 pakāpju pārnesums, bezpakāpju pārnesums

Servo ass

X-ass lodveida skrūves modelis

2505

250S

2505

Z-ass lodveida skrūves modelis

3210

32W

4010

Tailstock

Aizmugures piedurknes diametrs (mm)

Ø65

Ø75

Astes balsta piedurknes gājiens (mm)

150

Astes vidus konuss (MT Nr.)

MT4

MT5

Kopējie izmēri

Kopējais garums (mm)

2600

2600/2850

2100/2600

2100/2700

2100/ 2700/ 3200/ 3700/ 4800

Kopējais (P × A) (mm)

1500×1700

1700×1800

Neto svars (kg)

1900

2000

2100

2200

2100

2300

2100

2200/2500

2300/ 2600

2200/ 2500/ 2800/ 3000/ 3500

Prece (vienība)	CK6150C	CK6156K	CK6156B	CK6163B (50 paaugstināts)	CK6163C	CK6163K	CK6180A (63 paaugstināts)	CK6180C	CK6180K	Prece (vienība)
Maks. šūpoles diametrs virs gultas (mm)	Ø500	Ø560	Ø560	Ø630	Ø630	Ø630	Ø800	Ø800	Ø800	Maks. šūpoles diametrs virs gultas (mm)
Maks. šūpoles diametrs pāri šķērsslīdnim (mm)	Ø290	Ø290	Ø320	Ø420	Ø350	Ø350	Ø520	Ø480	Ø480	Maks. šūpoles diametrs pāri šķērsslīdnim (mm)
Maks. pagriešanas garums uz patronas (mm)	350/ 850/ 1350/ 1850/ 2850	350/ 850/ 1350/ 1850/ 2850	850	350/ 850/ 1350/ 1850/ 2850	850/ 1350/ 1850/ 2850	850/ 1350/ 1850/ 2850	850/ 1350/ 1850/2850	700/1470/1970/2970	700/ 1470/ 1970/ 2970	Maks. pagriešanas garums uz patronas (mm)
Nominālais garums (mm)	500/ 1000/ 1500/ 2000/ 3000	500/ 1000/ 1500/ 2000/ 3000	1000	500/ 1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	750/1500/2000/3000	750/ 1500/ 2000/ 3000	Nominālais garums (mm)
Maks. stieņa diametrs caur vārpstu (mm)	Ø100	Ø84	Ø80	Ø80	Ø100	Ø100	Ø100	Ø100	Ø100	Maks. stieņa diametrs caur vārpstu (mm)
X-ass maks. ceļojums (mm)	295	295	295	295	400	400	400	470	470	X-ass maks. ceļojums (mm)
Z-ass maks. ceļojums (mm)	500/ 1000/ 1500/ 2000/ 3000	500/ 1000/ 1500/ 2000/ 3000	1000	500/ 1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000	1000/ 1500/ 2000	1000/ 1500/ 2000	750/1620/2210/3120	750/ 1620/ 2210/ 3120	Z-ass maks. ceļojums (mm)
Struktūra	Atsevišķas/integrētas gultas kājas (mazākas vai vienādas ar 1 m)	Atsevišķas/integrētas gultas kājas (mazākas vai vienādas ar 1 m)	Integrēta liešana	Atsevišķas/integrētas gultas kājas (mazākas vai vienādas ar 1 m)	Atsevišķas gultas kājas	Atsevišķas gultas kājas	Atsevišķas gultas kājas	Integrētais grīdas tips	Integrētais grīdas tips	Struktūra
Vadības platums (mm)	400	400	400	400	550	550	550	600	600	Vadības platums (mm)
Vārpstas deguna tips	C-11	A2-8	A2-8 (pēc izvēles D8)	A2-8 (pēc izvēles D8)	C-11	C-11	C-11	C-11	C-11	Vārpstas deguna tips
Vārpstas urbuma diametrs (mm)	Ø105	Ø86	Ø82 (pēc izvēles Ø77)	Ø82 (pēc izvēles Ø77)	Ø105	Ø105	Ø105	Ø105	Ø105	Vārpstas urbuma diametrs (mm)
Aizmugures piedurknes diametrs (mm)	Ø75	Ø75	Ø75	Ø75	Ø100	Ø100	Ø100	Ø100	Ø100	Aizmugures piedurknes diametrs (mm)
Astes balsta piedurknes gājiens (mm)	150	150	150	150	250	250	250	250	250	Astes balsta piedurknes gājiens (mm)
Astes vidus konuss (MT Nr.)	MT5	MT5	MT5	MT5	MT5	MT5	MT5	MT6	MT6	Astes vidus konuss (MT Nr.)
Kopējais garums (mm)	2100/ 2600/ 3100/ 3600/ 4600	2100/ 2600/ 3100/ 3600/ 4600	2600	2100/ 2600/ 3100/ 3600/ 4600	3200/ 3700/ 4200/ 5200	3200/ 3700/ 4200/ 5200	3200/ 3700/ 4200/ 5200	3000/ 3800/ 4300/ 5300	3000/ 3800/ 4300/ 5300	Kopējais garums (mm)
Kopējais (P × A) (mm)	1700×1800	1700×1800	1700×1800	1700×1800	1700×1800	1700×1800	2200×2500	2200×2500	2200×2500	Kopējais (P × A) (mm)
Neto svars (kg)	2200/ 2500/ 2800/ 3000/ 3500	2300/ 2600/ 2800/ 3000/ 3500	2600	2700	4500/ 4800/ 5000/ 5800	4500/ 4800/ 5000/ 5800	5000/ 5300/ 5500/ 6300	5200/ 5600/ 6200/ 7200	5200/ 5600/ 6200/ 7200	Neto svars (kg)
Prece (vienība)	CK6150C	CK6156K	CK6156B	CK6163B (50 paaugstināts)	CK6163C	CK6163K	CK6180A (63 paaugstināts)	CK6180C	CK6180K	Prece (vienība)
Maks. šūpoles diametrs virs gultas (mm)	Ø500	Ø560	Ø560	Ø630	Ø630	Ø630	Ø800	Ø800	Ø800	Maks. šūpoles diametrs virs gultas (mm)
Maks. šūpoles diametrs pāri šķērsslīdnim (mm)	Ø290	Ø290	Ø320	Ø420	Ø350	Ø350	Ø520	Ø480	Ø480	Maks. šūpoles diametrs pāri šķērsslīdnim (mm)
Maks. pagriešanas garums uz patronas (mm)	350/ 850/ 1350/ 1850/ 2850	350/ 850/ 1350/ 1850/ 2850	850	350/ 850/ 1350/ 1850/ 2850	850/ 1350/ 1850/ 2850	850/ 1350/ 1850/ 2850	850/ 1350/ 1850/ 2850	700/ 1470/ 1970/ 2970	700/ 1470/ 1970/ 2970	Maks. pagriešanas garums uz patronas (mm)
Nominālais garums (mm)	500/ 1000/ 1500/ 2000/ 3000	500/ 1000/ 1500/ 2000/ 3000	1000	500/ 1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	1000/ 1500/ 2000/ 3000	750/ 1500/ 2000/ 3000	750/ 1500/ 2000/ 3000	Nominālais garums (mm)

Piezīmes

1.Daži modeļa parametri ietver īpašus piederumus; lūdzu apstipriniet pasūtot.

2. Tehniskās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma. Attēli un parametri katalogā ir paredzēti tikai atsaucei; uzņēmums patur visas tiesības uz interpretāciju.

Uzņēmuma pakalpojumi

Pirms-pārdošanas pakalpojums:

Mēs specializējamies darbgaldu ražošanā un nodrošinām pilnīgus griešanas tehnoloģiju risinājumus. Mūsu komanda piedāvā visaptverošu atbalstu, tostarp aprīkojuma izvēli, procesa plānošanu, instrumentu un armatūras ieteikumus, kā arī ražošanas līnijas izkārtojuma dizainu, nodrošinot efektīvus un uzticamus ražošanas rezultātus, kas pielāgoti jūsu vajadzībām.

Pēc-pārdošanas serviss:

Mēs esam apņēmušies nodrošināt klientu-pirmo pieeju, un mēs nodrošinām tehnisko atbalstu visu diennakti un tūlītējas pēc-pārdošanas atbildes. Ja rodas problēmas, kuras nevar atrisināt attālināti, mēs atbildēsim 24 stundu laikā ar apstiprinātu grafiku palīdzības sniegšanai uz vietas, nodrošinot minimālu dīkstāvi un maksimālu darbības nepārtrauktību.
